Poynting A-OMNI-0902-V1-01 Antenne 5G/LTE – Blanc
Aperçu
L’OMNI-902 est une antenne à ultra large bande et à haut gain qui couvre toutes les bandes de fréquences LTE/5G actuelles avec un excellent gain équilibré.
couvrant toutes les fréquences de 617 à 4200 MHz. L’antenne offre une capacité MIMO 2×2 grâce à ses éléments de faisceau séparés verticalement, tous
un seul boîtier. La conception de l’antenne combine deux antennes omnidirectionnelles à haut gain, ce qui permet un contrôle supérieur de l’échantillon.
sur toute la gamme de fréquences. Grâce à la combinaison d’antennes omnidirectionnelles à haut gain, l’OMNI-902 est une antenne omnidirectionnelle 2×2
Antenne MIMO adaptée à une utilisation en mer et sur le littoral.
L’antenne dispose d’un indice de protection IP68 contre la pénétration de la poussière et de l’eau, ce qui la rend idéale pour la plupart des grosses tempêtes en mer. Le boîtier est également entièrement protégé contre l’eau salée, ce qui permet de l’utiliser dans des environnements très corrosifs grâce au matériau du boîtier en fibre de verre. L’OMNI902 garantit une réception du signal presque partout et peut être utilisé dans toutes les régions du monde. La performance à très large bande rend l’antenne pérenne, car elle couvre à la fois la bande LTE 71 (617 à 698 MHz) et les bandes CBRS de 3400 à 4200 MHz pour une utilisation nationale.
Caractéristiques
- Antenne omnidirectionnelle 2×2 MIMO puissante avec caractéristique omnidirectionnelle
- Antenne à large bande pour LTE/5G (617 à 4200 MHz)
- Y compris la bande 71 (617 à 698 MHz) et la bande 5G 3,5 GHz
- Boîtier robuste et résistant aux intempéries avec indice de protection IP 68
- boîtier résistant aux UV et à l’eau salée
Domaines d’application
- Applications pour la marine : Super yachts / bateaux / ferries
- Amélioration de la réception LTE/4G et 5G
- Fiabilité accrue de la transmission du système
- Applications de routeur haut de gamme pour l’industrie
- Déploiement industriel et commercial LTE/5G
- Distribution de données LTE/5G dans l’agriculture et l’élevage
Données techniques
- bandes de fréquences :
- 617 – 960 MHz
- 1427 – 1517 MHz
- 1710 – 2700 MHz
- 3400 – 4200 MHz
- Renforcement (Max) :
- 6 dBi @ 617 – 960 MHz
- 5,8 dBi à 1427 – 1517 MHz
- 8 dBi à 1710 – 2700 MHz
- 5,5 dBi @ 3400 – 4200 MHz
- Gain (valeur moyenne) :
- 3 dBi @ 617 – 960 MHz
- 2 dBi @ 1427 – 1517 MHz
- 6 dBi @ 1710 – 2700 MHz
- 3,8 dBi @ 3400 – 4200 MHz
- VSWR : ≤ 2,5:1 Sur 90% des bandes
- capacité de charge de l’alimentation : 10 W
- Impédance d’entrée : 50 ohms (nominal)
- Perte dans le câble coaxial : 0,385 dB/m à 900 MHz
- 0,507 dB/m à 1500 MHz
- 0,565 dB/m à 1800 MHz
- 0,788 dB/m à 3000 MHz
- Polarisation : Linéaire verticale
- DC court : Oui
- Résistance au vent : <190 km/h
- Plage de température (en fonctionnement) : -40°C à +80°C
- Conditions d’environnement : Extérieur/intérieur
- Type de protection/norme pour la pénétration d’eau : IP 68
- Brouillard salin : MIL-STD 810G/ASTM B117
- Humidité relative de fonctionnement : jusqu’à 98%.
- Humidité de stockage : 5% à 95% – sans condensation
- Température de stockage : -40°C à +80°C
- Classe d’inflammabilité du boîtier : UL 94-HB
- Résistance aux chocs : IK 10
- Sécurité des produits & environnement :
- Conforme aux normes CE et RoHS

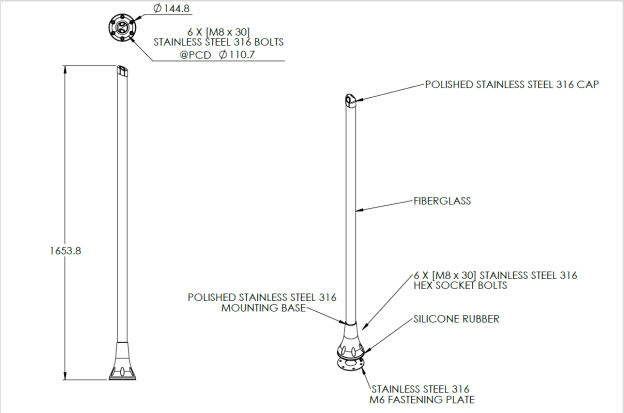

- Dimensions du produit 1654 mm x Ø145 mm (socle de montage inclus)
- Matériau du boîtier : fibre de verre avec capuchons en acier inoxydable 316
- Couleur du radôme : blanc brillant
- Pantone P 179-1C
- Type de montage : sur mât, mural ou en saillie
