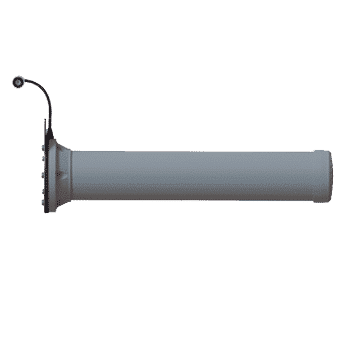

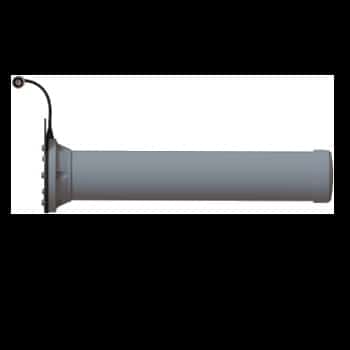

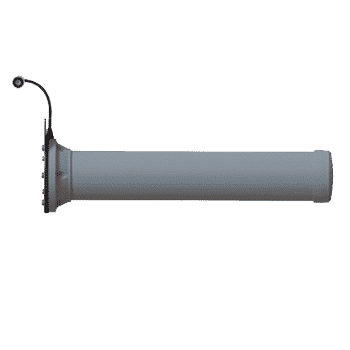

Poynting A-HELI-0031-V2-01-L Широкополосная туннельная антенна 5G/LTE/WiFi – левая циркуляция – серый
Обзор

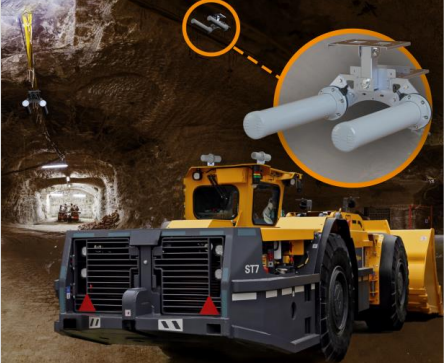

HELI-31 является частью серии антенн MiniHELI. По сравнению со своими более крупными собратьями эти антенны совсем миниатюрны, что делает их идеальными антеннами для горнодобывающих туннелей, где используется связь IoT/M2M, а также может использоваться для покрытия в туннелях. HELI-31 – это сверхширокополосная антенна, которая излучает в одном направлении (т.е. однонаправленная), что делает ее идеальной для покрытия диапазона 1700-7200 МГц. Эти антенны обычно используются для развертывания IoT в туннелях, чтобы обеспечить телеметрию и автоматизацию шахт. Эта широкополосная спиральная антенна распространяется по изгибам тоннеля в условиях отсутствия прямой видимости и обеспечивает устойчивость ко многим помехам, создающим сигнал, таким как поезда и буровые машины, которые, как кажется, заслоняют тоннель.
Свойства
- Сверхширокополосная антенна в диапазоне 1700 – 7200 МГц.
- Пиковое усиление 9,5 дБи в диапазоне 1700 – 7200 МГц.
- Проверенные характеристики антенны обеспечивают максимальную дальность действия.
- Однонаправленный – излучает только в одном направлении.
- Доступны левая и правая круговая поляризация (для MIMO).
- Искробезопасное исполнение поставляется по запросу.
Области применения
- Добавление оптоволоконных/кабельных сетей “хотспотов” в районах для повышения мобильности или распространения сетей в труднодоступные районы, такие как шахты и туннели.
- Подземная телеметрия.
- Строительство комплексных подземных сетей передачи данных в тоннелях и подключение к Интернету/LTE и Wi-Fi.
- Бесперебойная связь с персоналом через мобильные телефоны
- а также смарт-устройства и планшеты
Технические данные
- Частотные диапазоны: 1700 – 7200 МГц
- Усиление (макс.): 9,5 дБи
- VSWR: <1.75:1
- Более 90% объема
- Мощность блока питания: 30 Вт
- Входной импеданс: 50 Ом (номинальный)
- Поляризация: круговая поляризация
- Потери в коаксиальном кабеле:
- 0,71 дБ/м на частоте 1800 МГц
- 0,86 дБ/м на частоте 2400 МГц
- 1,0 дБ/м на частоте 3000 МГц
- 2,10 дБ/м на частоте 5800 МГц
- Короткое замыкание постоянного тока: N/A
- Выживаемость при ветре: <120 км/ч
- Диапазон температур (эксплуатация): -40°C до +70°C
- Условия окружающей среды: На улице/в помещении
- Тип защиты/стандарт проникновения воды: IP 65
- Соляной туман: MIL-STD 810F/ASTM B117
- Относительная влажность во время работы: до 98%
- Влажность при хранении: от 5% до 95% – без конденсации
- Температура хранения: от -40°C до +70°C
- Класс воспламеняемости корпуса: UL 94-HB
- Ударопрочность: IK 08
- Безопасность продукции и окружающая среда:
- Соответствует стандартам CE и RoHS
- Размеры изделия 411 мм x 142 мм x 114 мм
- Размеры в упаковке: 450 мм x 165 мм x 140 мм
- Вес: 1,20 кг
- Вес упаковки: 1,6 кг
- Материал купола: ABS и ПВХ
- Цвет корпуса: серый
- Тип монтажа: Крепится к потолку
