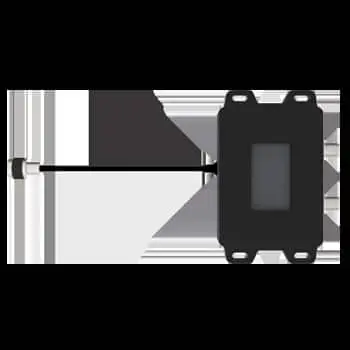

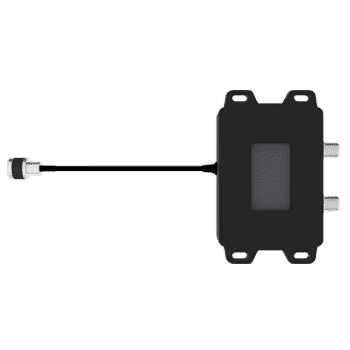

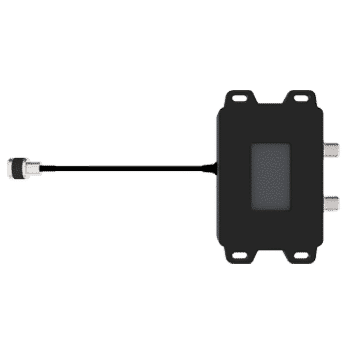

Poynting ULTRA-WIDEBAND TWO-WAY SPLITTER
Доступно с сентября 2021 года
Обзор
SPLT-16 – это двухполосный сплиттер, работающий в сверхширокополосном диапазоне от 410 до 7200 МГц. Сверхширокополосный режим работы
Сверхширокополосный режим работы позволяет реализовать множество вариантов и может использоваться для всех распространенных приложений 4G/LTE и 5G, а также для двухдиапазонного Wi-Fi.
Реализация. В изделии реализована конструкция делителя мощности Уилкинсона, поскольку это обеспечивает низкие потери и в то же время хорошую фазовую стабильность.
Баланс амплитуды. SPLT-16 можно использовать в качестве сплиттера для разделения питания от одной антенны на два независимых устройства. SPLT-16
может также использоваться в качестве комбинатора для объединения двух отдельных антенн в одно устройство, обеспечивая разнообразие антенн и улучшенную
производительность. Корпус SPLT изготовлен из ABS с УФ-стабилизатором – ударопрочного пластика, устойчивого к воздействию кислот и
Другие химические вещества
Свойства
- Сверхширокополосный режим работы от 400 до 7200 МГц
- Конструкция сплиттера Уилкинсона с малыми потерями
- Постоянный баланс фазы и амплитуды
- Хорошая изоляция между портами
Область применения
- Маршрутизаторы с наименьшими затратами (LCR)
- Объединение зоны действия двух антенн в одном устройстве устройство
- Разделение питания от одной антенны на два независимых устройства устройства
Технические данные
- Частотные диапазоны: 410 – 7200 МГц
- VSWR: <1.5:1
- Более 95% ремней
- Мощность блока питания: 10 Вт
- Входной импеданс: 50 Ом (номинальный)
- Потери в коаксиальном кабеле:
- 0,232 дБ/м @ 400 МГц
- 0,362 дБ/м на частоте 900 МГц
- 0,514 дБ/м на частоте 1800 МГц
- 0,533 дБ/м на частоте 2400 МГц
- 1,07 дБ/м @ 5800 МГц
- Выживаемость при ветре: <160 км/ч.
- Диапазон температур (эксплуатация): -40°C до +70°C
- Условия окружающей среды: На улице/в помещении
- Тип защиты/стандарт от проникновения воды: IP 68 (NEMA 4X)
- Соляной туман: MIL-STD 810G/ASTM B117
- Относительная влажность во время работы: до 98%
- Влажность при хранении: от 5% до 95% – без конденсации
- Температура хранения: от -40°C до +70°C
- Класс воспламеняемости корпуса: UL 94-HB
- Устойчивость к ударам: IK 10

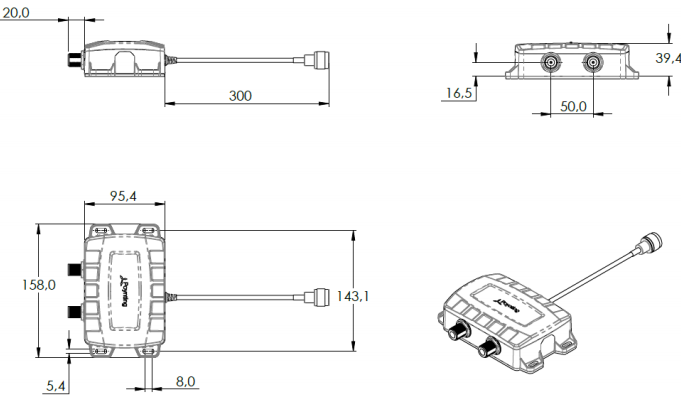

- Размеры изделия 158 мм x 96 мм x 40 мм (без кабеля, вилки)
- Размеры упаковки: 205 мм x 192 мм x 54 мм
- Материал обтекателя: PC-ABS с УФ-стабилизатором
- Цвет купола: Pantone – Прохладный серый (11C)
- Тип монтажа: поверхностный монтаж
