Lo SPLITTER A DUE VIE ULTRA LARGO BANDA di Poynting
Disponibile da settembre 2021
Panoramica

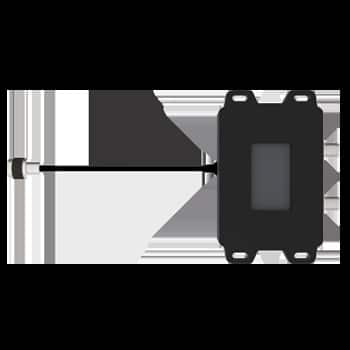

L'SPLT-16 è uno splitter a 2 vie che funziona a banda ultralarga e opera da 410 a 7200 MHz. Funzionamento a banda ultralarga
Il funzionamento a banda ultralarga consente una varietà di implementazioni e può essere utilizzato per tutte le applicazioni 4G/LTE e 5G più comuni e per il Wi-Fi a doppia banda.
Implementazione. Il prodotto implementa il progetto di un divisore di potenza Wilkinson, che garantisce basse perdite e allo stesso tempo una buona stabilità di fase e di fase.
Bilanciamento dell'ampiezza. L'SPLT-16 può essere utilizzato come splitter per dividere l'alimentazione da una singola antenna a due dispositivi indipendenti. L'SPLT-16
può essere utilizzato anche come combinatore per combinare due antenne separate in un unico dispositivo, fornendo una diversità d'antenna e un miglioramento della qualità del suono.
prestazioni. L'alloggiamento dell'SPLT è realizzato in ABS con stabilizzatore UV, una plastica altamente resistente agli urti e agli acidi.
Altri prodotti chimici
Proprietà
- Funzionamento a banda ultralarga da 400 a 7200 MHz
- Progetto di splitter Wilkinson a bassa perdita
- Bilanciamento costante di fase e ampiezza
- Buon isolamento tra le porte
Area di applicazione
- Router a costo minimo (LCR)
- Combinazione della copertura di due antenne in un unico dispositivo
- Suddivisione dell'alimentazione da una singola antenna a due dispositivi indipendenti
Dati tecnici
- Bande di frequenza: 410 - 7200 MHz
- VSWR: <1,5:1
- Oltre il 95% delle cinghie
- Capacità di carico dell'alimentatore: 10 W
- Impedenza di ingresso: 50 Ohm (nominale)
- Perdita del cavo coassiale:
- 0,232 dB/m a 400 MHz
- 0,362 dB/m a 900 MHz
- 0,514 dB/m a 1800 MHz
- 0,533 dB/m a 2400 MHz
- 1,07 dB/m a 5800 MHz
- Tasso di sopravvivenza al vento: <160 km/h
- Intervallo di temperatura (funzionamento): Da -40°C a +70°C
- Condizioni ambientali: Esterno/interno
- Tipo di protezione/standard contro l'ingresso di acqua: IP 68 (NEMA 4X)
- Nebbia salina: MIL-STD 810G/ASTM B117
- Umidità relativa durante il funzionamento: fino al 98%.
- Umidità durante l'immagazzinamento: da 5% a 95% - senza condensa
- Temperatura di stoccaggio: da -40°C a +70°C
- Classe di infiammabilità dell'alloggiamento: UL 94-HB
- Resistenza agli urti: IK 10
- Dimensioni del prodotto 158 mm x 96 mm x 40 mm (senza cavo, spina)
- Dimensioni della confezione: 205 mm x 192 mm x 54 mm
- Materiale della cupola: PC-ABS con stabilizzatore UV
- Colore del radome: Pantone - Grigio freddo (11C)
- Tipo di montaggio: Montaggio a superficie
