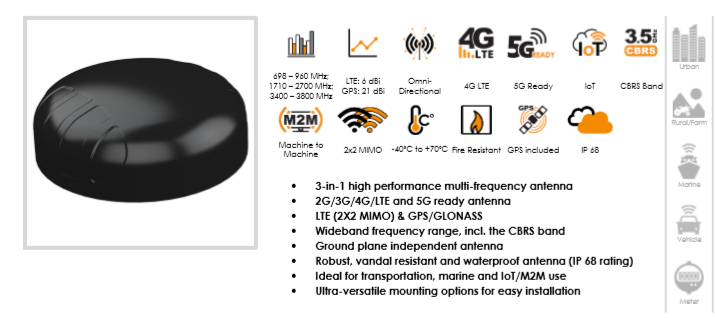

Автомобильная GSM антенна Poynting Puck-4-V1-1
GSM антенна автомобильная/GPS 6dbi антенна 2x LTE/1x GPS 2m SMA-M кабель “черный” PUCK-4
Аннотация:
Новая серия PUCK от Poynting предлагает антенны с малым профилем для использования в IoT/M2M, интеллектуальных счетчиках, интеллектуальных коммунальных системах, на транспорте, в морском и сельском хозяйстве/фермерских хозяйствах. PUCK-4 представляет собой антенную систему 3-в-1 в едином корпусе и оснащен 2X2 MIMO LTE и GPS/ГЛОНАСС. Антенны 2X2 Cellular MIMO (для 2G/3G/4G) охватывают диапазон от 698 до 3800 МГц, который включает наиболее распространенные международные диапазоны LTE. Третья антенна представляет собой высокопроизводительную активную систему GPS/ГЛОНАСС, работающую при температуре до -40ºC. PUCK превосходит по производительности многих конкурентов, поскольку эта высокоэффективная антенна была разработана с учетом требований дизайна. Диаграммы направленности излучения всех излучающих элементов обеспечивают отличный баланс между всенаправленностью, разнообразием диаграмм направленности и хорошими характеристиками излучения на требуемой высоте, что часто упускается из виду в такой маленькой антенне. Несмотря на небольшие размеры, эта антенна обеспечивает отличную производительность, особенно в более высоких частотных диапазонах, где производительность имеет решающее значение для пропускной способности LTE и стабильности соединения. Эта антенна разработана таким образом, чтобы оба порта LTE были подключены к маршрутизатору/устройству для обеспечения наилучшей производительности. Пожалуйста, рассмотрите другие производные серии PUCK, которые лучше подходят для применения в SISO.
Свойства:
- Маленький и плоский профиль (Ø100 мм x 36 мм (h))
- Тщательно продуманная механическая конструкция обеспечивает прочность, устойчивость к коррозии, воде и пыли (IP68)
- Огнестойкий, устойчивый к ультрафиолетовому излучению корпус
- Независимо от опорной плиты
- Работает как с базовой плитой, так и без нее
- Готовность к 5G
- охватывает диапазон CBRS от 3,2 ГГц до 3,8 ГГц
- Простая установка; доступно несколько вариантов реализации:
- Крепление патрубка
- Магнитное крепление
- Крепление на клейкой ленте
- Крепление на кронштейне
Область применения:
- Умные коммунальные услуги: Интеллектуальные приборы учета электроэнергии, газа и воды
- Интеллектуальные здания: климат-контроль, контроль доступа, безопасность, ирригация
- Автоматизация промышленных предприятий, роботизированные машины и другие системы M2M
- Цифровая вывеска
- Склады и логистические системы
- Транспорт (автобусы, коммунальные службы и общественная безопасность) – Горнодобывающие машины и оборудование: связь, телеметрия и автоматизация (M2M и IoT)
- Сельскохозяйственная техника
- Морские: небольшие лодки, яхты у побережья или во внутренних водах
Технические данные:
- Частотный диапазон: 698-960 МГц, 1710-2700 МГц, 3400-3800 МГц
- Коэффициент усиления LTE: 6 дБи
- Коэффициент усиления GPS: 21 дБи
- Тип кабеля: RTK-031
- Длина кабеля: 2 метра
- Тип подключения: SMA-Male
- Цвет корпуса: черный
- Рабочая температура: -40° – +70° C
- Водонепроницаемость по стандарту IP68
- Огнестойкость
- Время выживания при ветре: <220 км/ч.
- Диапазон температур (эксплуатация): -40°C до +80°C
- Условия окружающей среды: На улице/в помещении
- Тип/стандарт защиты от проникновения воды:
- IP 68 – 30 минут до 1,5 м
- Соляной туман: MIL-STD 810F/ASTM B117
- Относительная влажность воздуха во время работы: до 98%
- Влажность при хранении: от 5% до 95% – без конденсации
- Температура хранения: от -40°C до +80°C
- Класс воспламеняемости корпуса: UL 94-HB
- Устойчивость к ударам: IK 10
- Размеры изделия Ø99,3 мм x 36 мм
- Размеры упаковки: 150 мм x 150 мм x 120 мм
- Вес: 0.426 кг
- Вес в упаковке: 0,557 кг
- Материал радиатора: PC+ABS (без галогенов)
- Цвет купола: черный
- Тип крепления:
- Патрубок с резьбой Ø20, монтаж на столб, стену, поверхность и магнит
Аннотация:
Новая линейка PUCK компании Poynting предлагает антенны с малым профилем для использования в IoT/M2M, Smart Meter, Smart Utilities, транспорте, морском транспорте, а также на рынках сельского хозяйства и фермерства. PUCK-4 представляет собой антенную систему 3-в-1 в одном корпусе, оснащенную 2X2 MIMO LTE и GPS/ГЛОНАСС. Антенны 2X2 Cellular MIMO (для 2G/3G/4G) охватывают диапазон от 698 до 3800 МГц, в который входят самые популярные международные диапазоны LTE. Третья антенна представляет собой высокопроизводительную активную систему GPS/ГЛОНАСС, работающую при температуре до -40ºC. PUCK превосходит по производительности многих конкурентов благодаря вниманию к конструкции этой высокопроизводительной антенны. Диаграммы направленности излучения всех излучающих элементов обеспечивают отличный баланс между всенаправленностью, разнообразием диаграмм направленности и хорошими способностями к излучению на требуемой высоте, что часто упускается из виду в антеннах такого небольшого размера. Несмотря на небольшие размеры, эта антенна обеспечивает отличную производительность, особенно в более высоких частотных диапазонах, где производительность имеет решающее значение для пропускной способности LTE и стабильности соединения. Эта антенна разработана таким образом, чтобы оба порта LTE были подключены к маршрутизатору/устройству для обеспечения наилучшей производительности. Пожалуйста, ознакомьтесь с другими производными серии PUCK, которые больше подходят для применения в SISO.
Особенности:
- Маленькие и низкопрофильные (Ø100 мм x 36 мм (h))
- Тщательно продуманная механическая конструкция обеспечивает прочность, устойчивость к коррозии, воде и пыли (IP68)
- Огнестойкость
- Устойчивый к ультрафиолетовому излучению корпус
- Независимость от плоскости заземления – стабильно работает как с плоскостью заземления, так и без нее
- 5G Ready – включает диапазон CBRS от 3,2 ГГц до 3,8 ГГц.
- Простая установка; доступно несколько вариантов реализации:
- Крепление патрубка
- Магнитное крепление
- Клейкая лента
Место применения:
- Умные коммунальные услуги: интеллектуальные счетчики электроэнергии, газа и воды
- Интеллектуальные здания: климат-контроль, контроль доступа, безопасность, ирригация
- Автоматизация промышленных предприятий, роботизированное оборудование и другие системы M2M
- Цифровая вывеска
- Склады и логистические системы
- Транспорт (автобусы, коммунальные службы и общественная безопасность)
- Связь, телеметрия и автоматизация (M2M и IoT) для горных машин и оборудования
- Сельскохозяйственная техника
- Морские: небольшие лодки, яхты вблизи береговой линии или внутренних вод
Технические данные:
- Частотный диапазон: 698-960 МГц, 1710-2700 МГц, 3400-3800 МГц
- Усиление LTE: 6 дБи
- Усиление GPS: 21 дБи
- Тип кабеля: RTK-031
- Длина кабеля: 2 метра
- Тип подключения: SMA-Male
- Цвет корпуса: черный
- Рабочая температура: -40° – +70° C
- Водонепроницаемость по стандарту IP68
- Огнестойкость
- Выживание при ветре: <220 км/ч
- Диапазон температур (рабочий): от -40°C до +80°C
- Условия окружающей среды: на улице/в помещении
- Коэффициент/стандарт защиты от проникновения воды:
- IP 68 – 30 минут до 1,5 м
- Соляной туман: MIL-STD 810F/ASTM B117
- Рабочая относительная влажность: до 98%
- Влажность при хранении: от 5% до 95% – без конденсации
- Температура хранения: от -40°C до +80°C
- Рейтинг воспламеняемости корпуса: UL 94-HB
- Устойчивость к ударам: IK 10

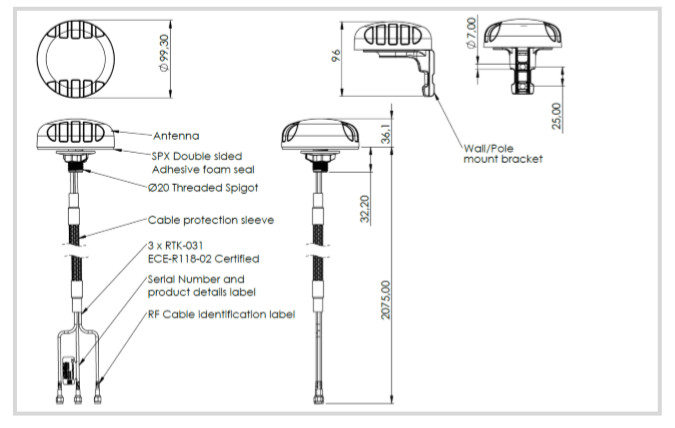

- Размеры изделия Ø99,3 мм x 36 мм
- Размеры в упаковке: 150 мм x 150 мм x 120 мм
- Вес: 0.426 кг
- Вес в упаковке: 0,557 кг
- Материал купола: PC+ABS (без галогенов)
- Цвет купола: черный
- Тип крепления:
- Резьбовой патрубок Ø20, крепление на столб, стену, поверхность и магнит
