WLAN-Planung und Site Survey

WLAN-Ausleuchtung & WLAN-Planung mit Ekahau

Funklöcher im Treppenhaus, zu viele Access Points auf zu wenigen Kanälen, Störquellen, die niemand sieht: Eine WLAN-Ausleuchtung macht Ihr Funknetz messbar. Als autorisierter Ekahau-Partner simulieren wir am Grundriss, messen vor Ort mit dem Sidekick 2 und übergeben Ihnen einen Bericht, mit dem Sie Abdeckung belegen und Hardware richtig dimensionieren.

Das Prinzip auf einen Blick

WLAN-Ausleuchtung in vier Schritten: Anforderungen, Simulation am Grundriss, Messung vor Ort mit dem Ekahau Sidekick 2, Dokumentation mit Heatmaps und Stückliste

Aus Ihren Anforderungen und Grundrissen entsteht zuerst eine Simulation, die Anzahl, Modell und Position der Access Points festlegt. Vor Ort prüfen unsere Techniker diese Planung mit dem Ekahau Sidekick 2 gegen das echte Gebäude: Signalstärke, Kanalüberlappung, Störquellen und Sendezeitnutzung. Am Ende steht ein Bericht mit Heatmaps, Stückliste und Konfigurationsempfehlung, mit dem Sie Kabel legen, Hardware bestellen und die Abnahme belegen.

Was eine WLAN-Ausleuchtung verhindert

Die meisten WLAN-Probleme entstehen vor der Installation. Eine Messung ersetzt Bauchgefühl durch Daten, und Daten lassen sich belegen.

Funklöcher im Treppenhaus

Stahlbeton, Aufzugsschächte und Metallregale dämpfen stärker, als ein Grundriss verrät. Die Simulation rechnet mit den echten Materialien, die Messung prüft nach.

Zu viele Access Points auf zu wenigen Kanälen

Mehr Geräte heißt nicht mehr Kapazität. Kanalüberlappung bremst das Netz. Wir legen Anzahl, Position und Kanalplan so fest, dass sich die Access Points nicht gegenseitig stören.

Störquellen, die kein WLAN-Scan sieht

Funkkameras, Mikrowellen, defekte Netzteile. Die Spektrumanalyse des Sidekick 2 zeigt Störer zwischen 2.400 und 7.125 MHz, die eine reine WLAN-Messung übersieht.

Überlastete Hörsäle und Hallen

Bei hoher Nutzerdichte zählt die Sendezeit pro Kanal, nicht die Signalstärke. Wir planen die Kapazität für die Spitzenlast, nicht für den Durchschnitt.

Kabel am falschen Ort

Wer vor der Verkabelung simuliert, legt Leitungen dorthin, wo später Access Points hängen. Das spart Nachinstallationen im laufenden Betrieb.

Keine Belege bei der Abnahme

Der Messbericht dokumentiert, dass die vereinbarte Abdeckung erreicht ist. Das beendet Diskussionen mit Bauherren, Mietern und Auftraggebern.

In vier Schritten zu Ihrem belegten WLAN

  1. 1
    AnforderungenWir klären gemeinsam, welche Prozesse über das WLAN laufen, wie viele und welche Geräte angebunden werden, welche Datenmengen anfallen und welche Störfaktoren bereits bekannt sind. Dazu bitten wir um Grundrisse, Fluchtwegpläne oder CAD-Zeichnungen.
  2. 2
    Simulation am GrundrissWir hinterlegen Wandmaterialien und Deckenstärken, platzieren Access Points virtuell und berechnen Abdeckung, Kanalvergabe und Überlappung. Ergebnis sind Anzahl, Position und Modell der Access Points sowie eine Stückliste, bevor ein Kabel liegt.
  3. 3
    Messung vor OrtMit dem Ekahau Sidekick 2 gehen unsere Techniker durch das Objekt und messen Signalstärke, Signal-Rausch-Abstand, Kanalüberlappung und Störquellen. Abweichungen zwischen Simulation und Gebäude fließen direkt in die Planung zurück.
  4. 4
    DokumentationSie erhalten einen Bericht mit Ihren Anforderungen, den Messergebnissen als Heatmaps, der Platzierung der Access Points und unseren Handlungsempfehlungen. Damit lassen sich die Access Points konfigurieren, die Abnahme belegen und spätere Erweiterungen planen.

Simulation, Passive Survey, Active Survey, Validierung: Was wann sinnvoll ist

Was wir tunWas Sie erhaltenWann sinnvoll
Predictive Design (Simulation)Planung am Grundriss mit Materialdaten, Access Points werden virtuell gesetzt.Anzahl, Position und Modell der Access Points, Kanalplan, Stückliste.Neubau, Umbau, nicht zugängliche Objekte, vor der Verkabelung.
Passive Site SurveyMessung aller sichtbaren Funknetze entlang eines Weges durch das Objekt, ohne Verbindung zu einem Netz.Heatmaps zu Signalstärke, Rauschen, Kanalüberlappung und Störquellen, auch aus Nachbarnetzen.Bestandsaufnahme, Dämpfungswerte vor der Simulation, Störungssuche.
Active Site SurveyMessung verbunden mit Ihrem WLAN, inklusive Durchsatz und Roaming zwischen Access Points.Reale Datenraten und Roaming-Verhalten pro Bereich.Echtzeitanwendungen wie VoIP, Handscanner und mobile Geräte in Klinik und Lager.
Validierung (Abnahme)Messung nach der Installation gegen die Zusagen aus der Planung.Messbericht, der die vereinbarte Abdeckung belegt.Abnahme gegenüber Bauherr, Mieter oder Auftraggeber; Grundlage bei Garantiefragen.

Simulation am Grundriss: Planung, bevor das erste Kabel liegt

Für ein einzelnes Büro reicht oft ein Access Point an irgendeiner Wand. Bei Bürogebäuden mit mehreren Etagen, Hotels, Schulen, Kliniken und Hallen ist eine WLAN-Simulation vor der Verkabelung der günstigste Schritt des ganzen Projekts: Die Leitungen werden gleich dorthin gelegt, wo die Access Points später hängen, und Sie bestellen die Anzahl Geräte, die das Gebäude wirklich braucht.

Die Simulation beginnt mit Ihren Plänen. Bauplan, Fluchtwegplan oder CAD-Zeichnung genügen; darin markieren Sie, wo WLAN gebraucht wird und wo nicht. Maße und Baumaterialien sind entscheidend, weil sie die Dämpfung bestimmen: Eine Gipskartonwand und eine Stahlbetondecke verhalten sich völlig anders. Danach kommen die Anforderungen. Welche Datenmengen laufen über das Netz? Sollen VoIP-Telefonie, Videokonferenzen oder Handscanner darüber arbeiten, oder wird nur gedruckt und gemailt? Wo dürfen Access Points montiert werden, und welche Vorgaben zu Brandschutz und Optik gelten? Beim Anforderungsprofil helfen wir, wenn Sie unsicher sind.

Aus diesen Eingaben berechnet Ekahau die Ausbreitung und liefert Anzahl, Modell und Position der Access Points samt Kanalplan. Nach Abschluss der Planung erhalten Sie einen Bericht; bei größeren Projekten nach Abschluss einzelner Phasen. Eine Simulation ist dabei immer so gut wie ihre Eingangsdaten. Deshalb empfehlen wir bei unbekannten Materialien, in Hallen mit Metallregalen und bei Echtzeitanwendungen den Abgleich per Messung vor Ort.

Was wir für die Simulation von Ihnen brauchen

Drei Dinge genügen für den Start. Was fehlt, erarbeiten wir gemeinsam im ersten Gespräch.

Pläne

Grundrisse, Fluchtwegpläne oder CAD-Zeichnungen aller Etagen mit Maßen. Markieren Sie die Bereiche, in denen WLAN gebraucht wird, und die, in denen es egal ist.

Anforderungen

Anzahl und Art der Geräte, erwartete Nutzerdichte pro Raum, Anwendungen wie VoIP, Video oder Handscanner, bekannte Störquellen und Hindernisse.

Rahmenbedingungen

Wandmaterialien und Deckenaufbauten, zulässige Montageorte, Vorgaben zu Brandschutz und Optik, bestehende Verkabelung und Netzwerktechnik.

Messung vor Ort: Warum Signalstärke allein nicht reicht

WLAN-Ausleuchtung in einer Logistikhalle: Techniker mit Tablet und Ekahau-Messgerät zwischen Hochregalen, auf dem Tablet die Abdeckungskarte

Die Signalstärke ist der auffälligste Messwert einer WLAN-Ausleuchtung, aber nicht der entscheidende. WLAN funktioniert wie ein Gespräch: Ob Sie Ihr Gegenüber verstehen, hängt nicht nur von seiner Lautstärke ab, sondern von der Umgebung. Neben einer lauten Baustelle verstehen Sie sich kaum, selbst wenn beide schreien. Im Funknetz heißt diese Umgebung Signal-Rausch-Abstand: Nachbarnetze, Störquellen und Access Points auf demselben Kanal bestimmen, wie viel vom Signal tatsächlich ankommt.

Ein einfaches Beispiel aus der Praxis: Eine Halle soll WLAN für rund 1.000 Personen bekommen, die gleichzeitig abstimmen sollen. Der gewählte Access Point versorgt maximal 50 Geräte, also braucht es mindestens 20 Stück? So einfach ist es nicht. Im 2,4-GHz-Band lassen sich nur maximal vier Kanäle störungsfrei nebeneinander betreiben; ab einer gewissen Dichte stören sich die Access Points gegenseitig. Im 5-GHz- und 6-GHz-Band stehen mehr Kanäle zur Verfügung, deshalb planen wir die Kapazität dort.

Dazu kommt die Sendezeit: Pro Kanal sendet immer nur ein Gerät. Nähert sich die Sendezeitnutzung 100 Prozent, ist der Kanal erschöpft, egal wie stark das Signal ist. Dann müssen Kanäle anders verteilt, Access Points versetzt oder leistungsfähigere Modelle gewählt werden. Genau diese Werte nimmt der Ekahau Sidekick 2 auf: vier Tri-Band-Funkmodule scannen das gesamte WLAN-Spektrum in unter zwei Sekunden, und die integrierte Spektrumanalyse mit 50 Durchläufen pro Sekunde von 2.400 bis 7.125 MHz macht Störer sichtbar, die kein WLAN-Scan erkennt (laut Ekahau-Datenblatt).

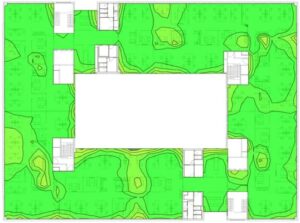

Vier Ekahau-Auswertungen: Signalstärke, AP-Anzahl, Kanalüberschneidung, Sendezeitnutzung

Vier typische Ekahau-Auswertungen. Grün ist gut, rot braucht Aufmerksamkeit. Zusammen zeigen sie, ob ein Netz nur Abdeckung hat oder auch Kapazität.

  • Signalstärke
  • Access-Point-Anzahl
  • Kanalüberschneidung
  • Sendezeitnutzung

Was Ascend liefert: Messung, Hardware und Betrieb aus einer Hand

WLAN-Ausleuchtung im Hotelflur: Techniker mit Tablet und Messgerät, Access Point an der Decke, Gast telefoniert entspannt per Video

Ascend ist seit 2010 IT-Systemhaus in Nürnberg und autorisierter Ekahau-Partner. Die Geschäftsführung von Ascend ist als Ekahau Certified Survey Engineer (ECSE) zertifiziert, das ist die herstellerseitige Qualifikation für WLAN-Vermessung und -Auslegung; Simulation und Auswertung führt ein ECSE-zertifizierter Ingenieur durch. Wer bei uns eine Messung anfragt, spricht mit jemandem mit eigener Messerfahrung. Mehr zu den Werkzeugen, Lizenzen und zur Sidekick-Hardware finden Sie auf unserer Ekahau-Markenseite; diese Seite hier beschreibt die Dienstleistung.

Nach der Ausleuchtung hört unsere Arbeit nicht auf. Wir liefern die passenden Access Points von Ruckus, Ubiquiti und Peplink aus dem eigenen Shop, übernehmen Installation und Konfiguration und betreiben das Netz auf Wunsch als Managed WLAN mit Support rund um die Uhr für Bestandskunden, 24×7. Wer lieber selbst misst, bekommt bei uns Lizenzen, Sidekick 2 und Schulung.

Typische Objekte: Bürogebäude mit Videokonferenzen als Lastfall, Hotels mit Abdeckung bis ins letzte Zimmer, Kliniken mit Roaming auf den Fluren, Schulen und Hochschulen mit Lastspitzen zum Stundenbeginn, Lager und Produktion mit Metallregalen und fahrenden Scannern. In jedem Fall ist die Frage dieselbe: Wie viele Access Points, an welcher Stelle, mit welcher Einstellung? Eine WLAN-Ausleuchtung beantwortet sie überprüfbar.

Dämpfung unbekannt? Dann messen wir zuerst

Wenn Wandmaterialien oder Deckenaufbauten unbekannt sind, lohnt sich eine kurze Referenzmessung vor der Simulation: Wir nehmen die echten Dämpfungswerte und Störquellen auf, die Simulation rechnet damit, und die spätere Messung bestätigt die Planung statt sie zu widerlegen. In Hallen mit Metallregalen, bei hoher Nutzerdichte und bei Echtzeitanwendungen ist dieser Abgleich praktisch Pflicht; im Bestand ist oft Abschalten und Umkonfigurieren wirksamer als Nachkaufen.

Passende Hardware im Ascend Shop

Ekahau-Lizenzen, Sidekick-2-Messhardware und Access Points mit tagesaktuellen Nettopreisen und Verfügbarkeit. Alle Angebote richten sich an Geschäftskunden.

Referenzen für WLAN-Ausleuchtungen

  • Europäisches Parlament
  • Kreiskrankenhaus St. Anna Höchstadt a. d. Aisch
